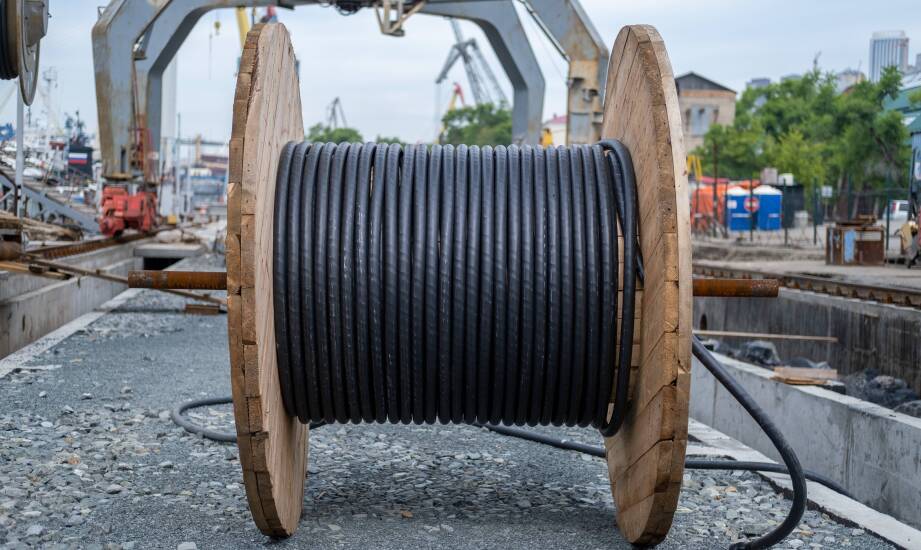

Jak czytać specyfikację kabli i przewodów dla infrastruktury kolejowej przed zamówieniem

Dobór odpowiedniego okablowania dla infrastruktury kolejowej to proces wykraczający poza podstawową analizę parametrów prądowych. Projektanci i wykonawcy stają przed wyzwaniem dopasowania rozwiązań do rygorystycznych wymogów obwodów, zmiennych warunków środowiskowych oraz wieloetapowych procedur odbioru inwestycji. W codziennej praktyce firmy Involt, zajmującej się dystrybucją sprzętu elektroenergetycznego dla branży szynowej, obserwujemy, że dokumentacja techniczna bezpośrednio rzutuje na bezpieczeństwo całego układu. Właściwe odczytanie specyfikacji technicznej chroni przed błędami wykonawczymi. Prawidłowa interpretacja kart katalogowych stanowi fundament budowy trwałej sieci, która sprosta długoletniej eksploatacji pod dużym obciążeniem.

Przeczytaj również: Porównanie różnych typów napędów w odśnieżarkach do śniegu spalinowych

Kluczowe parametry elektryczne i odporność środowiskowa

Odpowiednio dobrane kable kolejowe wymagają sprawdzenia parametrów precyzyjnie dopasowanych do specyfiki danej sieci. Napięcie znamionowe przewodu musi przewyższać maksymalne napięcie robocze instalacji. W projektach infrastrukturalnych najczęściej pojawiają się wartości 0,6/1 kV lub 450/750 V. Ważnym czynnikiem pozostaje obciążalność prądowa, uzależniona od przekroju żyły, materiału przewodnika oraz dopuszczalnej temperatury izolacji. Przewody miedziane o przekroju 1,5 mm² przenoszą zazwyczaj od 13 do 16 A przy temperaturze otoczenia 30°C. Wraz ze wzrostem temperatury środowiska roboczego wartość ta spada, co zmusza projektantów do uwzględniania w obliczeniach odpowiednich współczynników korekcyjnych. Temperatura pracy samej żyły nie może z kolei przekroczyć granicy termicznej dla konkretnego tworzywa, wynoszącej przeważnie 70°C lub 90°C.

Przeczytaj również: Jak trawertyn Navona może odmienić wygląd salonu?

Analiza właściwości prądowych stanowi jedynie pierwszy etap weryfikacji. Otoczenie torowisk to teren wyjątkowo wymagający pod względem obciążeń mechanicznych i atmosferycznych. Ciągłe wibracje wywoływane przez przejeżdżające składy wymuszają stosowanie elastycznych izolacji o podwyższonej odporności na zmęczenie materiału. Zmienna wilgotność, ryzyko zalania oraz intensywne promieniowanie ultrafioletowe zawężają pulę dostępnych powłok zewnętrznych. W przestrzeniach zamkniętych, takich jak tunele czy dworce podziemne, główną rolę odgrywają natomiast certyfikaty bezpieczeństwa. Wymuszają one zastosowanie materiałów konstrukcyjnych wykazujących konkretne i przewidywalne zachowanie podczas pożaru.

Przeczytaj również: Porównanie tradycyjnego humusowania i nowoczesnego hydro-humusowania

Rozdział funkcji i ochrona przeciwpożarowa instalacji

Infrastruktura szynowa działa na bazie zintegrowanych systemów, które stawiają odmienne warunki techniczne wobec okablowania:

• Kable zasilające służą do przesyłania energii do urządzeń trakcyjnych i stacyjnych. Ich budowa gwarantuje stabilność mechaniczno-prądową przy dużych obciążeniach.

• Przewody sterownicze odpowiadają za przesył sygnałów między urządzeniami automatyki. Muszą działać precyzyjnie przez wiele lat, często w pobliżu silnych pól magnetycznych.

• Kable sygnalizacyjne zasilają systemy bezpieczeństwa ruchu pociągów. Zakłócenie obwodów sygnalizacyjnych niesie ryzyko dla płynności i bezpieczeństwa transportu, dlatego przewody te przechodzą najsurowsze testy certyfikacyjne.

Prawidłowe odczytanie symboli odporności ogniowej ułatwia klasyfikację produktów do poszczególnych zastosowań. Informacje o bezhalogenowości oraz nierozprzestrzenianiu płomienia kryją się najczęściej pod oznaczeniem LSOH (Low Smoke Zero Halogen). Wskazuje ono, że izolacja pod wpływem ognia nie emituje gęstego dymu ani toksycznych gazów korozyjnych. Pomocne okazują się także klasy reakcji na ogień CPR, pozwalające dopasować przewód do wymogów prawnych stawianych konkretnym typom budowli. W liniach sterowniczych i sygnalizacyjnych specyfikacja musi obejmować kwestie ekranowania. Oplot z drutów miedzianych lub warstwa folii aluminiowej izolują przesyłany sygnał przed zewnętrznymi zakłóceniami elektromagnetycznymi pochodzącymi od sieci trakcyjnych.

Analiza specyfikacji a fizyczne warunki montażu

Najdokładniejsza analiza parametrów izolacji nie wyczerpuje tematu planowania systemu energetycznego. Karta katalogowa weryfikowana jest na każdym etapie przez rzeczywistość placu budowy. Podczas realizacji prac torowych pojawia się obowiązek precyzyjnego zaplanowania trasy przewodu. Sposób jego ułożenia głęboko w ziemi, prowadzenie w korytach żelbetowych lub podwieszanie na specjalnych konstrukcjach nośnych wpływają na tempo oddawania ciepła przez żyłę. Zmiana warunków odprowadzania ciepła modyfikuje z kolei rzeczywistą obciążalność prądową instalacji.

Dobór dopasowanego osprzętu stanowi drugi niezbędny element planowania i realizacji. Mufy przelotowe, końcówki kablowe czy izolatory sekcyjne muszą posiadać parametry techniczne zgodne z właściwościami samego przewodu. Brak spójności tych elementów prowadzi do powstawania słabych punktów w izolacji układu. Właściwe zintegrowanie systemu warunkuje pozytywne przejście rygorystycznych odbiorów technicznych. Całościowe spojrzenie na sieć, łączące parametry katalogowe z warunkami środowiskowymi i wiedzą o osprzęcie połączeniowym, pozwala budować bezpieczną oraz stabilną infrastrukturę kolejową.
